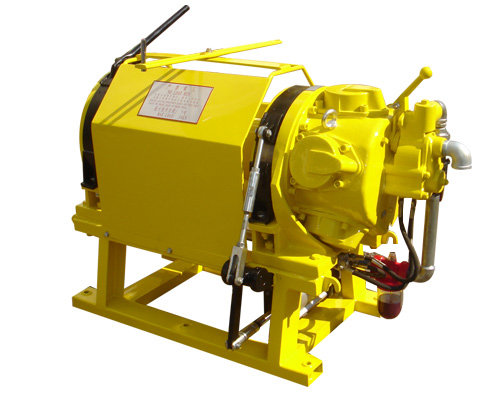

JQHSY-5-W氣動絞車，采用壓縮空氣為動力，推動TMH4A活塞式氣動馬達工作。通過二級齒輪減速，把扭矩傳給滾筒。氣動絞車的操縱，是靠手柄操縱遠程控制閥實現正轉、反轉、停止等項動作。該氣動絞車主要功能可實現遠程控制，無級調速的功能。為了保證氣動絞車的安全性，該氣動絞車還具有停車剎車功能。適合海上、陸地油田鉆井二層平臺上拖拉鉆桿及套管之用。
產品特點
1、可實現遠程控制、具有遠程可調速功能。
2、操作簡單、快捷，機動性強，運行靈活可靠。
3、實用性強，特別適應于雪雨、高潮濕、易爆、易燃、天氣等各種惡劣的工作環境。
4、體積小、重量輕、噪聲低、易于搬運和快速安裝。
5、起動扭矩大，可以帶載起動，可實現正反轉。
型號Type
JQHSY-5-W
1
壓縮空氣力（MPa）Pressure of compressed air（MPa）
0.6-0.7
2
額定牽引率（Kn）Pated tractionforce （kN）
5
3
鋼絲繩速度（m/min） Wire rope velocity （m/min）
1-48
4
氣動機
Pneurnatic
Motor
額定功率（Kw）Rated power（Kw）
4
氣缸數（個）Cyinder number(piece)
6
氣缸直徑Cyinder diameter（mm）
65
耗氣量（L/S）Air consurnption（L/S）
130
5
Drum
滾筒
數量（個） Number(piece)
1
直徑Diameter（mm）
175
寬度Wicdth（mm）
198
輪緣直徑 Wheel rimdiamter（mm）
290
容繩量Rope content（m）
120
6
鋼絲繩直徑Wire
8
7
進氣管直徑 iniet diameter（mm）
20
7

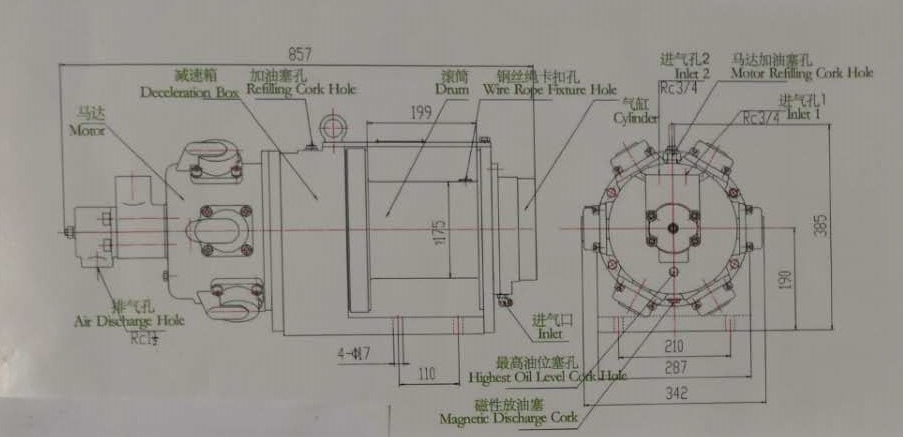

外形尺寸
overall dimension
長（mm） length（mm）
867
寬 wicth（mm）
342
高 Height
440
9
重量（Kg） Weight
126
10
遠程控制距離
5-8
